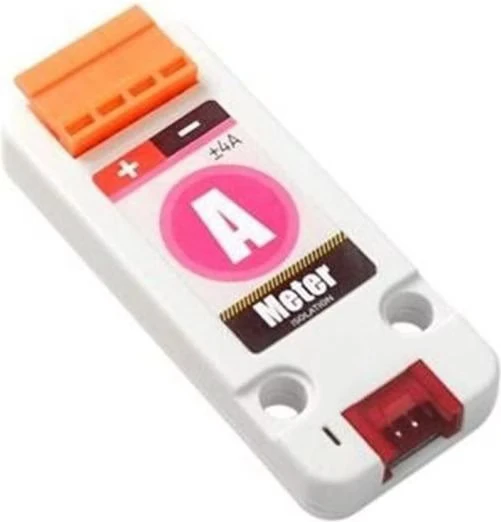

M5Stack Amperemeter ADS1115

Die M5Stack Ameter Unit ist ein Strommessgerät, mit dem bis zu ±4A gemessen werden können. Das Modul verfügt über eine integrierte 4A-Sicherung, um zu verhindern, dass ein zu hoher Messstrom den Schaltkreis durchbrennt. Um die Messgenauigkeit zu gewährleisten, ist eine isolierte DC-DC-Stromversorgung eingebaut. Der 16-Bit ADS1115 Analog-Digital Converter kann zur Kommunikation über das I2C-Protokoll verwendet werden (standardmässig ist die I2C-Adresse 0x48, sofern sie nicht manuell geändert wird). Die I2C-Schnittstelle ist ausserdem durch das Low Power Isolierungsmodul CA-IS3020S elektrisch isoliert. Jedes Gerät wird im Werk mit einer Anfangsgenauigkeit von 0,1 % FS, ±1 Zählwert und einer Auflösung von 0,3 mA kalibriert.

Achtung: Auf dem EEPROM-Speicher sind Kalibrierungsdaten und Parameter gespeichert. Stelle sicher, dass du nicht den EEPROM überschreibst, um falsche Messwerte zu verhindern.

Eigenschaften:

• ±4A Messwert
• 16-Bit Analog-Digital Umwandlung
• 0,3 mA Auflösung
• LED Power Indikator
• 4A Stromsicherung
• Vorkalibriert
• Integrierter I2C Isolator
• Einfaches Auslesen über I2C
• Eingebauter CA-IS3020S Isolationschip
• Unterstützt Arduino und UIFlow

Technische Details:

• Hersteller: M5Stack
• Hersteller SKU: U086
• Messbereich: ±4A
• Kommunikationsprotokoll: I2C 0x48
• Abmessung: 65 x 24 x 13 mm
• Gewicht: 23,5 g

Lieferumfang:

• 1x M5Stack Ammeter Unit Strommessgerät ADS1115
• 1x 20 cm Grove Verbindungskabel.
